| مكان المنشأ: | شينزين الصين |
|---|---|
| اسم العلامة التجارية: | VEGASHINE / OEM |

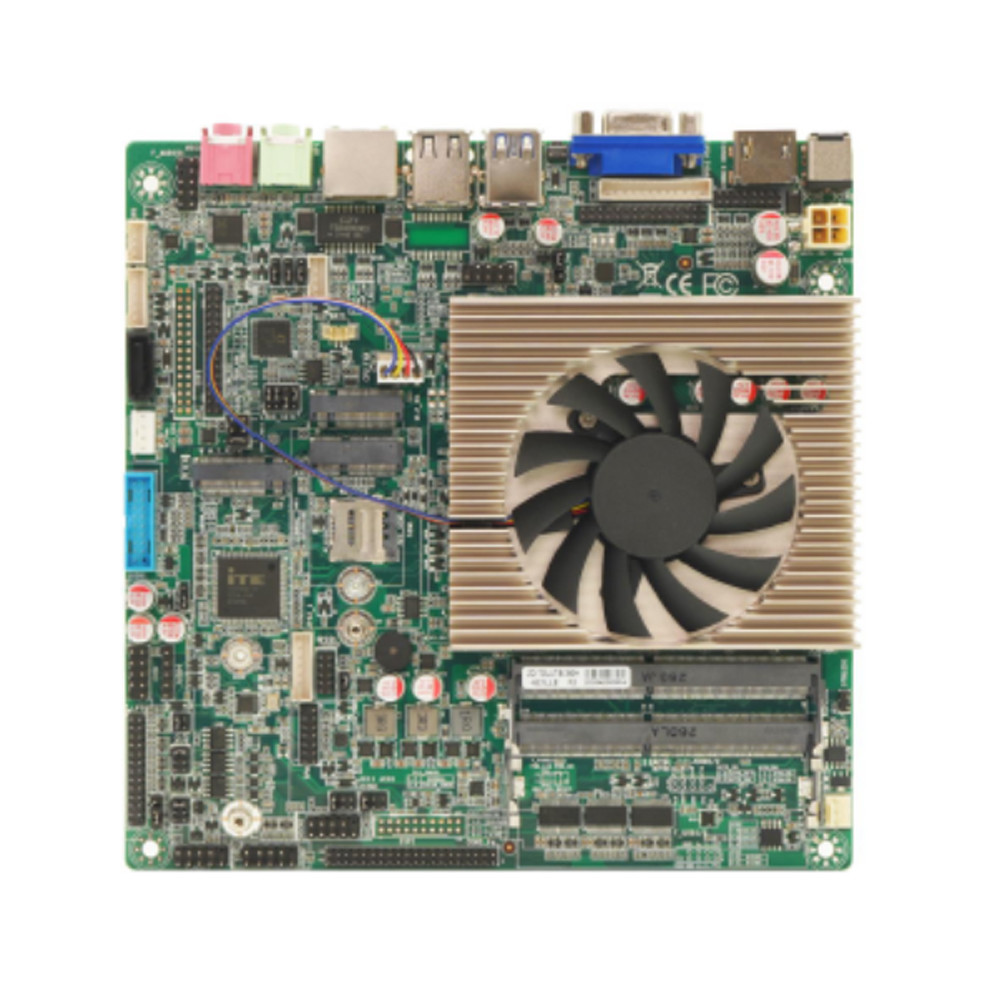

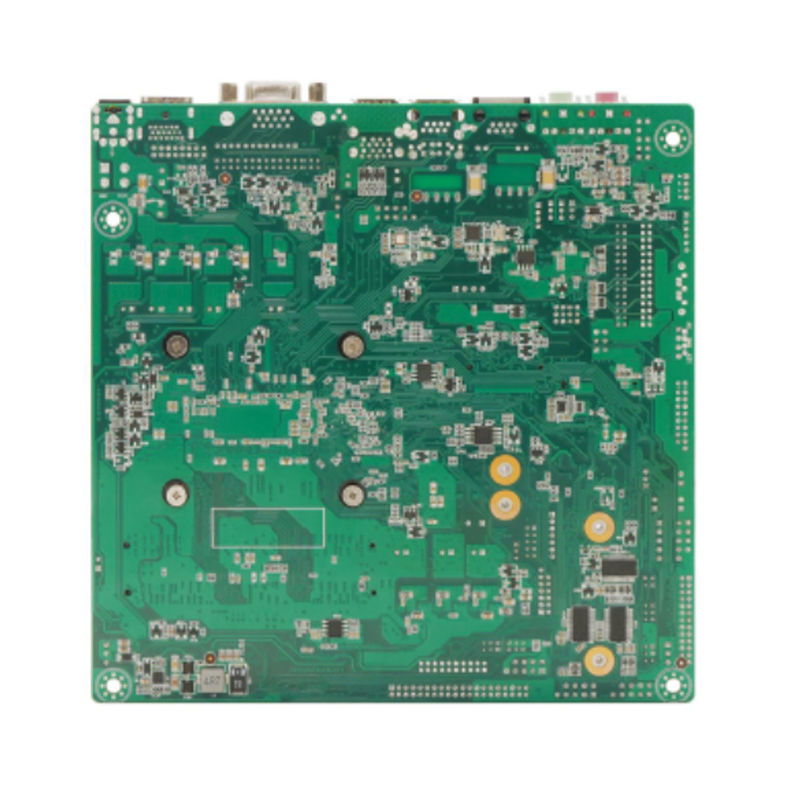

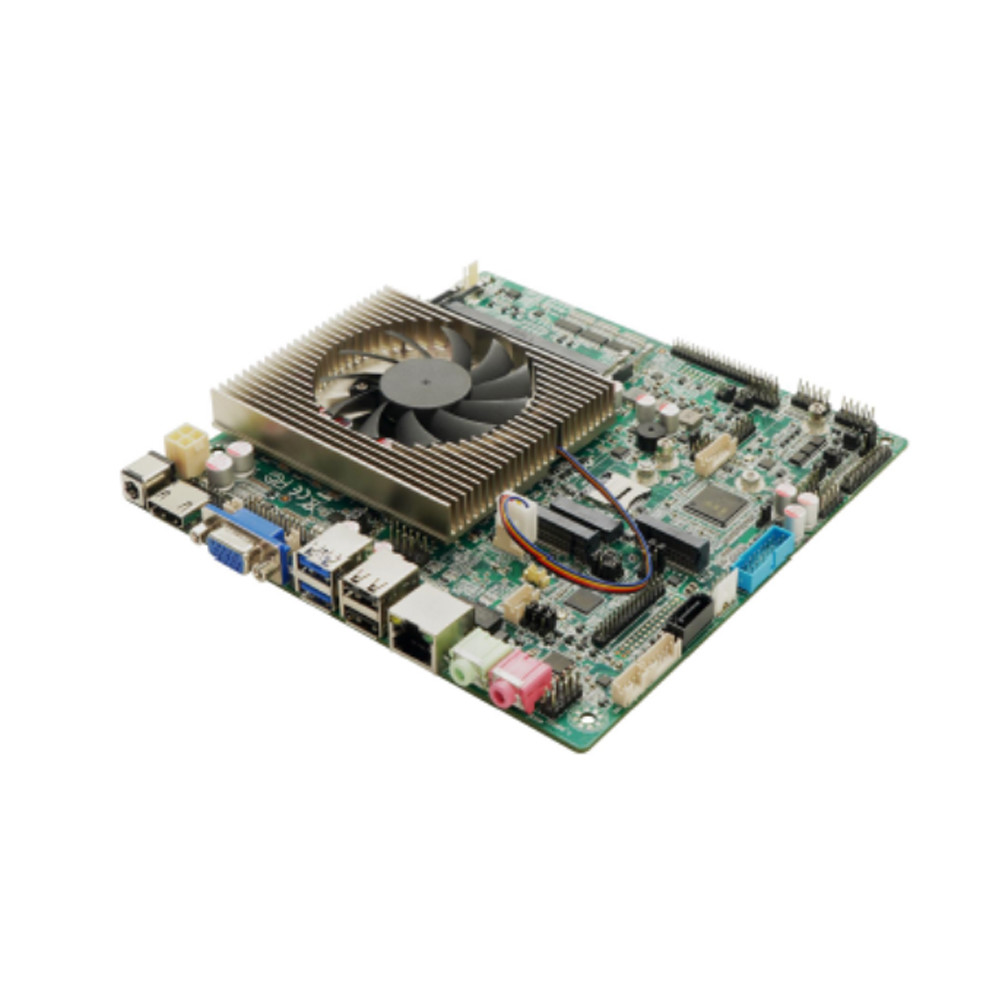

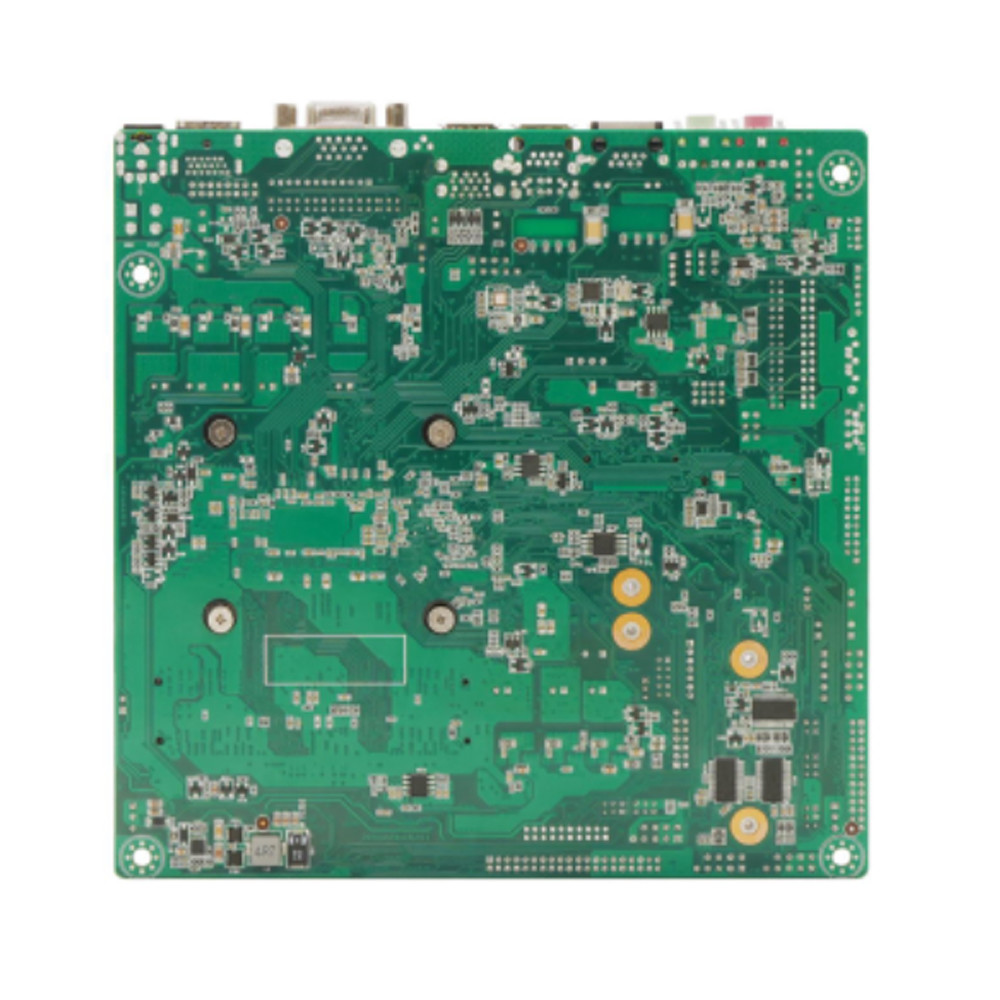

| Model Number: | ITX-Z6741D-11 |
| الحد الأدنى لكمية: | 1 وحدة |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | من 3 إلى 10 أيام عمل |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض: | 1000 وحدة شهريا |
| وحدة المعالجة المركزية: | دعم معالج Intel®tiger Lake-UP3 (1135G7/1145G7 ، إلخ) | الرامات " الذاكرة العشوائية في الهواتف والحواسيب ": | DDR4 3200MHz ، MAX64GB |
|---|---|---|---|
| إيثرنت: | 1*Gigabit LAN (LAN المزدوج للاختيار) | عرض: | LVDS1/EDP1+EDP2+HDMI+VGA الإخراج |
| COM: | 6*كوم | الحجم: | 170 × 170 مم |
| القوة: | DC 12 ~ 19V إمدادات الطاقة |
الخصائص الرئيسية
--- دعم معالج Intel®Tiger Lake-UP3 (1135G7/1145G7، الخ)
--- دعم قناة مزدوجة SO-DIMM، DDR4 3200MHz، Max64GB
--- دعم LVDS1/EDP1+EDP2+HDMI+VGA الخروج، أربعة
يعرض بشكل متزامن و غير متزامن
--- بطاقة شبكة ريالتك 1* ريالتك RTL8111H/8111G جيجابيت
(شبكة مزدوجة اختيارية)
--- دعم 2*USB3.2 Gen2 (10Gbps) ، 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (يدعم COM2/3 RS485 ثنائي الاتجاه)
--- 1*M.2 M Key يدعم PCIEX2/SATA التكيفي؛ 1*SATAIII ((6.0
جيجابايت / ثانية)
--- 1*M.2 E Key، يدعم توسيع وحدة Wifi6/Bluetooth؛
--- 1*M.2 B Key ، يدعم توسيع وحدة 4G/5G (اختياري) ؛
--- فتحة بطاقة 1*SIM
--- مصدر الطاقة المتردد 12 ~ 19 فولت (12 فولت يتطلب محول 7A أو أعلى)
--- الحجم: 170*170 ملم اللوحة الأم ITX
المواصفات
| المعالجة المركزية |
معالج Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| مجموعة رقائق | Intel® SOC |
| شريحة العرض | Intel® Iris® Xe Graphics |
| عرض الناتج | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| عدة شاشات | يدعم العرض غير المتزامن عبر أربع شاشات |
| منافذ USB | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 2.0 |
| الذاكرة | فتحات 2 × SO-DIMM ، DDR4 3200MHz ، تدعم حتى 32GB |
| تأثيرات الصوت | جهاز تحكم فك تشفير الصوت على متن ALC897 مكبر الطاقة المستقل NS4251 (3W @ 4Ω MAX) |
| بطاقة الشبكة | على متن 1 × Realtek RTL8111H/8111G Gigabit Ethernet (شبكة مزدوجة اختيارية) |
| التخزين | مفتاح 2 × M.2 M ، يدعم PCIe x2 / SATA التكيفي 1 × SATA III (6.0 Gb/s) |
| فتحات التوسع | مفتاح 1 × M.2 E ، يدعم توسيع وحدة Wi-Fi 6 / Bluetooth 1 × M.2 B Key ، يدعم توسيع وحدة 4G / 5G 1 × فتحة بطاقة SIM |
| موانئ COM | جهاز تحكم IT8786E-I |

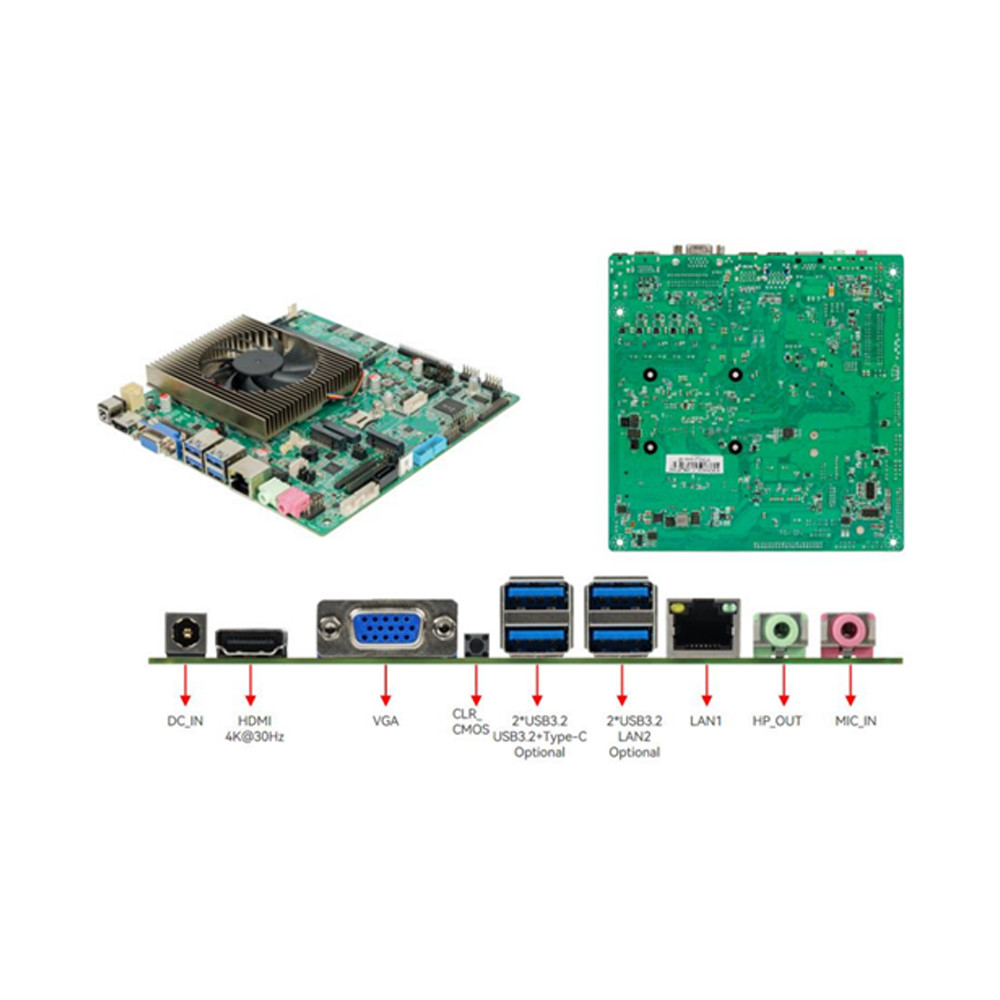

| واجهة الدخول والخروج الخلفية | 1*DC_IN |
| 1*HDMI | |
| 1* VGA | |
| 1* زر CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (١)لين/النوع C اختياري) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
الدخول / الخروج الداخلي رابط |
1*F_AUDIO الدبوس1*دبوس مكبر الصوت |
| 1* دبوس عكسية | |
| 2*دبوس EDPدبوس LVDS | |
| 1* دبوس BKCL | |
| 1*دبوس SATA،1*SATA_PWR دبوس | |
| 1*F_USB1 (يمكن توسيعه 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (يمكن توسيعه إلى 5*USB2.0) | |
| 1 * دبوس LPT | |
| 1* JPS2 دبوس | |
| 1* دبوس GPIO | |
| 1* دبوس TPM | |
| 1*F_PANEL دبوس | |
| 6* COM pins | |
| 1دبوس CFAN،1دبوس SFAN | |
| 1دبوس JHDMI،1دبوس JVGA | |
| مصدر 1*ATX_IN | |
| BIOS | BIOS AMI |
| إمدادات الطاقة | مدخل طاقة DC 4PIN ATX 12 ~ 19V |
| نظام التبريد | يتضمن مشعّل وحدة المعالجة المركزية الجديد |
| بيئة العمل | درجة الحرارة: -15~60°C؛ رطوبة 0% ~ 95%، غير مكثفة |
| الحجم | 170*170 ملم اللوحة الأم ITX |
نموذج معالجات الدعم:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H، 6*COM,1*LVDS، 1*EDP PIN، 1*LAN)
