| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | VEGASHINE / OEM |
| رقم الموديل: | ITX-P6642D-CMT |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | من 3 إلى 10 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 وحدة شهريا |
| وحدة المعالجة المركزية: | معالج Intel® Core ™ 10th i3 i5 i7 | الرامات " الذاكرة العشوائية في الهواتف والحواسيب ": | 2 * DDR4 SO-DIMM Ram socket ، Max دعم 64GB |
|---|---|---|---|
| إيثرنت: | 2 * شبكة جيجابت LAN | عرض: | LVDS / EDP + VGA + HDMI عرض متزامن أو غير متزامن بثلاث شاشات |
| كوم: | 6 * كوم (4 * RS-232 ، 2 * RS422 / 485) | بحجم: | 170 × 170 ملم |
| قوة: | امدادات الطاقة 12V العاصمة | ||
| إبراز: | اللوحة الأم ميني Itx صناعي,لوحة أم صغيرة مضمنة Itx |
||

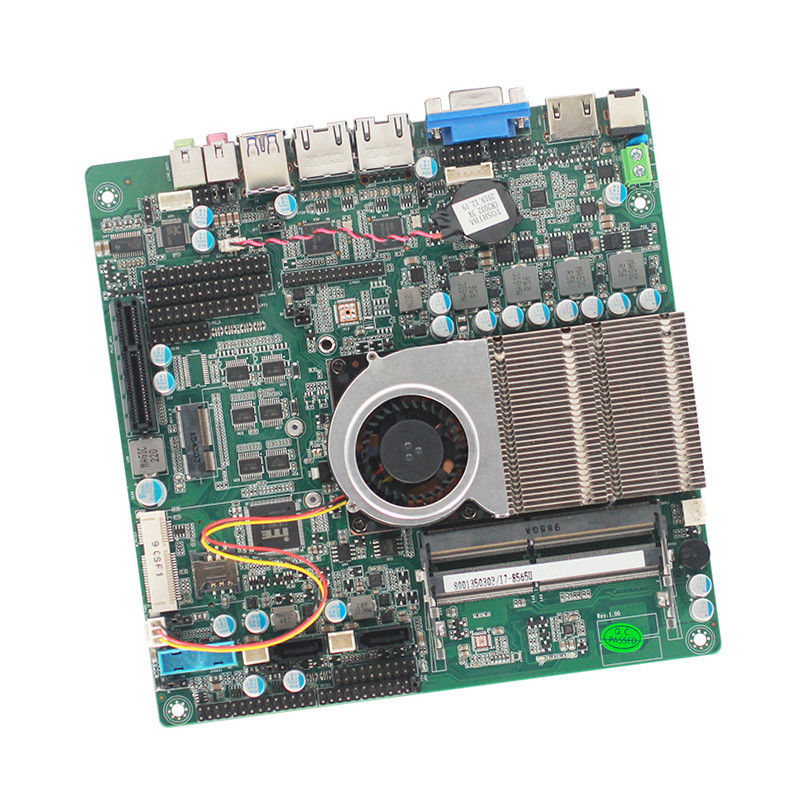

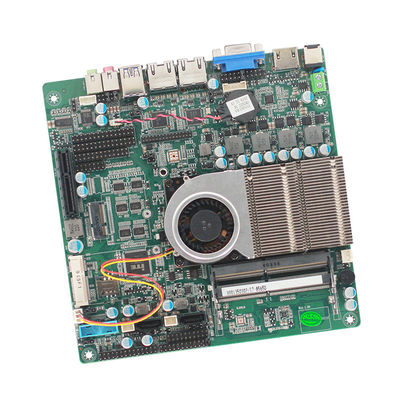

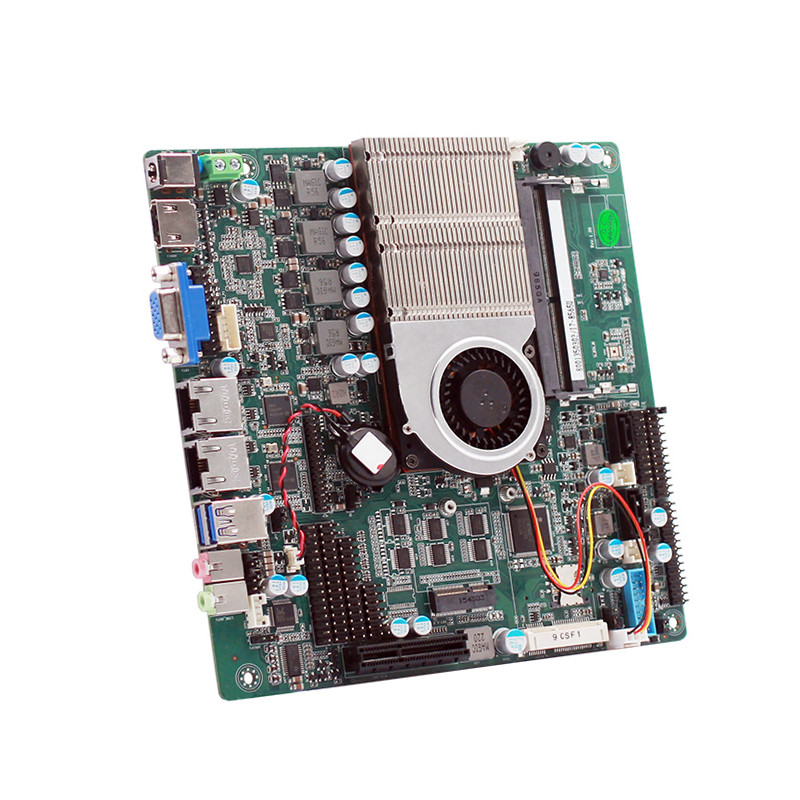

Comet Lake 10th i3 i5 i7 اللوحة الأم المدمجة صناعة المعالج تدعم شاشة اللمس 2LAN 6COM
دعم اللوحة الرئيسية كشك صناعة المعالج Intel® Comet Lake 10th i3 i5 i7 2 * مقابس SATAIII قياسية الحد الأقصى لمعدل النقل 6 جيجابت / ثانية ، ودعم مقابس 2 * DDR4 ، 2LAN 6COM ، يدعم 8 بت GPIO ، توفير إجراءات ، إدخال محدد بحرية / الإخراج ، 3.3V@24mA المستوى
إنه يدعم شاشة 4096 * 2304 @ 60Hz (شاشة LVDS و EDP اختيارية) ، تبريد بمروحة الألومنيوم.
دلائل الميزات
معالج Intel® Comet Lake 10th i3 i5 i7 / Celeron 5205U المدمج
دعم 2 * DDR4 SO-DIMM رام مقبس ، أقصى دعم 64 جيجابايت
بطاقة رسومات Intel® UHD مدمجة للجيل العاشر من معالجات Intel®
دعم LVDS + VGA ، LVDS + HDMI ، HDMI + VGA عرض متزامن أو غير متزامن
دعم LVDS / EDP + VGA + HDMI بثلاث شاشات عرض متزامن أو غير متزامن
4 * RS-232 ، 2 * RS422 / 485
2 * شبكة جيجابت LAN
6 * USB2.0
4 * USB3.1
2 * واجهة SATAIII
SSD على متن الطائرة 32/64 / 128G
1 * M-SATA Scoket
Mini-itx 170 × 170 ملم
واحد امدادات الطاقة DC 12V المدخلات
الضمان 1 سنة
تحديد
| المعالج | وحدة المعالجة المركزية |
Intel® Core ™ 10th Comet Lake-U Celeron ، معالجات Core i3 / i5 / i7 Series
الرجاء اختيار رقم الموديل التالي. ITX-P6642D-CMT-I3 معالج Intel® Core ™ i3-10110U ثنائي النوى 4 خيوط 2.1 ~ 4.1 جيجا هرتز ITX-P6642D-CMT-I5 معالج Intel® Core ™ i5-10210U رباعي النوى 8 خيوط 1.6 ~ 4.2 جيجا هرتز ITX-P6642D-CMT-I7 معالج Intel® Core ™ i7-10510U رباعي النوى و 8 خيوط 1.8 ~ 4.9 جيجا هرتز ITX-P6642D-CMT-5205U مدمجمعالج Intel® Celeron®معالج 5205U ثنائي النوى 2 خيوط 1.9 جيجا هرتز
|
| حزمة وحدة المعالجة المركزية | بغا | |
| شرائح | دعم معالجات Comet Lake-U Series | |
| BIOS | EFI BIOS | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب | هندسة التكنولوجيا | قناة مزدوجة DDR4 2133/2400 ميجا هرتز |
| قابس كهرباء | 2 * DDR4 SO-DIMM Ram socket ، Max دعم 64GB | |
| فيديو | تحكم الرسومات | رسومات Intel Ultra HD Graphics مناسبة للجيل العاشر من معالجة Intel Core (بطاقة رسومات I3-10110U) ؛طراز بطاقة الرسومات مرتبط بوحدة المعالجة المركزية |
| مزدوج LVDS و EDP | يدعم LVDS إخراج ثنائي القناة 24 بت ، ودعم دقة قصوى تبلغ 1920 × 1200 EDP كحد أقصى لدعم دقة 4096 * 2304 عند 60 هرتز (شاشة LVDS و EDP اختيارية) | |
| VGA | تدعم دقة VGA القصوى 2048x1536 | |
| منفذ HDMI | تدعم دقة HDMI القصوى 4096 * 2304 @ 30 هرتز | |
| شاشة مزدوجة | LVDS / EDP + VGA ، LVDS / EDP + HDMI ، HDMI + VGA عرض متزامن أو غير متزامن | |
| ثلاثة عرض | LVDS / EDP + VGA + HDMI عرض متزامن أو غير متزامن | |
| I / O backpanel | الموانئ |
1 * تيار مستمر 1 * منفذ VGA 1 * هدمي 2 * LAN 2 * USB3.1 1 * خرج الخط 1 * ميكروفون |
| إنترنت | مراقب | 2 * بطاقة شبكة Intel I211 أو I210 (عندما تكون واجهة الإدخال / الإخراج هي 4 USB ، لا يوجد سوى بطاقة شبكة Intel I211AT أو I210) |
| صوتي | مراقب | Realtek HD ALC662 فك تشفير الصوت (القناة اليسرى واليمنى + ميكروفون) |
| سوبر I / O | مراقب | IT8786E |
| تحكم الأجهزة | مؤقت جهاز المراقبة | 0-255 ثانية ، مما يوفر روتين مراقبة |
| برودة | سخان مروحة الألومنيوم (يدعم ضبط سرعة المروحة التلقائي واليدوي) | |
| منافذ الإخراج / الإدخال | USB |
4 * USB3.1 (متوافق مع الإصدارات السابقة من USB3.1 GEN2) ، عند استخدام معالج Celeron Pentium ، فقط 2 USB3.1 ، يمكن أن يصل USB فقط إلى GEN1
6 * USB2.0
|
| منفذ تسلسلي | 4 * RS-232 ، 2 * RS422 / 485 (يمكن اختيار 6 * RS232 أو 5 * RS232 و 1 * RS422 / RS485) ، RS485 يدعم التحكم التلقائي في التدفق | |
| PS / 2 | 1 * رأس دبوس PS / 2 (دعم ماوس لوحة المفاتيح PS / 2) | |
| لوحة اللمس | دعم شاشة اللمس (4wire 5wire 8wire ، عندما تكون شاشة اللمس متاحة ، يمكن لرأس دبوس USB89 استخدام واحد فقط) | |
| GPIO | 8 بت ، توفير إجراءات ، إدخال / إخراج محدد بحرية ، مستوى 3.3V@24mA | |
| حافلة التوسع | Mini-PCle | 1 * مقبس Mini-PCIe ، يدعم PCIe وجهاز USB (الوحدات النمطية التي تدعم بروتوكول USB فقط عندما يتوفر رأس دبوس USB89) |
| تخزين | ساتا | 2 * منفذ SATAIII قياسي ، أقصى معدل نقل 6 جيجابت / ثانية (يختار SATA1 و MSATA واحدًا من اثنين ، SATA2 و SSD على متن اللوحة اختيار واحد من اثنين) |
| M-SATA | 1 * M-SATA Scoket ، دعم بروتوكول SANDISK ، أقصى معدل نقل 6 جيجابت / ثانية (مع SATA1 اختيار واحد من اثنين) | |
| SSD على متن الطائرة | SSD على متن الطائرة 32G / 64G / 128G (Onboard SSD و SATA2 اختر واحدًا من اثنين) | |
| مزود الطاقة | مزود الطاقة | مصدر طاقة تيار مستمر بمدخل واحد ، DC12V 7A ، + / - 5٪ |
| بيئة العمل | درجة حرارة العمل | -20 درجة مئوية ~ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 ℃ ~ + 85 ℃ | |
| رطوبة العمل | 0٪ ~ 90٪ (دون تكاثف) | |
| رطوبة التخزين | 0٪ ~ 90٪ (دون تكاثف) | |
| نظام | نظام التشغيل | نظام التشغيل Windows10 Linux |
| بحجم | بحجم | 170 × 170 ملم |
| وزن | 0.5 كجم |
