| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | VEGASHINE / OEM |
| رقم الموديل: | ITX-P6542D-H110 |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | من 3 إلى 10 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 وحدة شهريا |
| المعالج: | منفذ LGA1151 معالج Intel® السادس والسابع i3-i5-i7 / Pentium / Celeron | ذاكرة: | ذاكرة داخلية 2G / 4G DDR4 |
|---|---|---|---|
| شبكة: | 2 * RTL8111EG جيجابت إيثرنت | عرض: | LVDS + VGA + HDMI ثلاث شاشات عرض متزامن أو غير متزامن |
| منفذ تسلسلي: | 5 * RS-232 ، 1 * RS422 / 485 | شكل عامل: | 170 × 170 ملم |
| قوة: | امدادات الطاقة 12V العاصمة | ||
| إبراز: | اللوحة الأم Mini Itx LGA1151,اللوحة الأم I7 Mini Itx,اللوحة الأم 2 لان i7 itx |
||

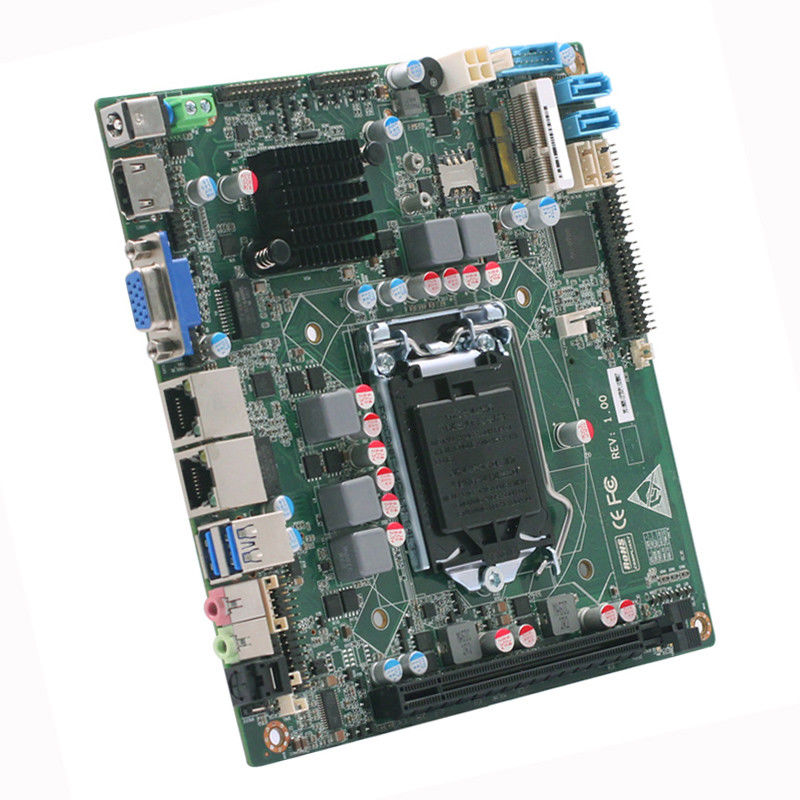

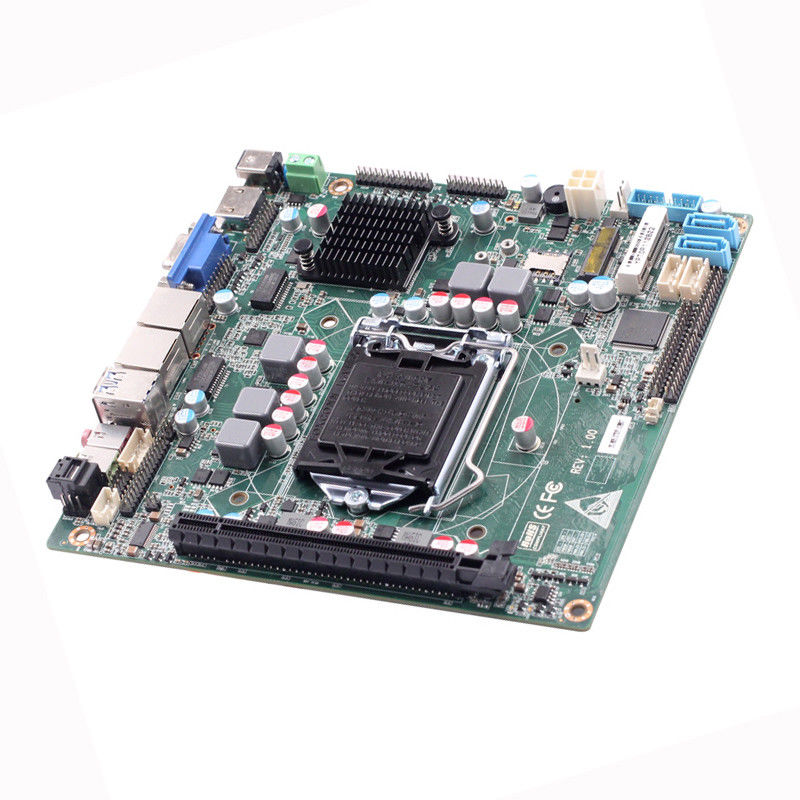

اللوحة الأم Intel® H110 LGA1151 6th7th i3i5i7 اللوحة الرئيسية الصناعية الصغيرة للكمبيوتر DDR4 RAM 2 لان 1 * PCIE_X16
دلائل الميزات
دعم منفذ LGA1151 معالج Intel® السادس والسابع i3-i5-i7 / Pentium / Celeron
دعم القناة المزدوجة DDR4 2133/2400 ميجا هرتز
ذاكرة داخلية 2G / 4G DDR4
بطاقة رسومات Intel® HD مدمجة
دعم LVDS + VGA ، LVDS + HDMI ، HDMI + VGA عرض متزامن أو غير متزامن
دعم LVDS + VGA + HDMI عرض متزامن أو غير متزامن بثلاث شاشات
5 * RS-232 ، 1 * RS422 / 485
2 * شبكة جيجابت LAN
5 * USB2.0
4 * USB3.0
1 * منفذ NGFF (مفتاح E)
2 * منافذ SATAII القياسية
1 * Mini-PCIe M-SATA Scoket
1 * PCIE_X16
Mini-itx 170 × 170 ملم
امدادات الطاقة 12V العاصمة
تحديد
| المعالج | وحدة المعالجة المركزية | دعم منفذ LGA1151 Intel® 6العاشرو 7العاشروحدة المعالجة المركزية i3-i5-i7 / Pentium / Celeron |
| حزمة وحدة المعالجة المركزية | LGA1151 | |
| شرائح | مجموعة الشرائح H110 / H170 Express | |
| BIOS | EFI BIOS | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب | العمارة الفنية | قناة مزدوجة DDR4 2133/2400 ميجا هرتز |
| ذاكرة | ذاكرة داخلية 2G / 4G DDR4 | |
| قابس كهرباء | يمكن إضافة فتحة 1 * ، أقصى توسيع لذاكرة 16 جيجابايت | |
| فيديو | تحكم الرسم | Intel HD Graphics 610 (بطاقة رسومات G4560) ؛ نوع بطاقة الرسومات مرتبط بوحدة المعالجة المركزية |
| VGA | يدعم VGA دقة قصوى تبلغ 2048 × 1536 | |
| منفذ HDMI | دعم الدقة القصوى (HDMI1.4) 4096 * 2304 يدعم شاشة 4K | |
| مزدوج LVDS و EDP | يدعم إخراج ثنائي القناة 24 بت ، أعلى دقة 1920 × 1200 EDP تدعم أعلى دقة 4096 * 2304 (خيار واحد فقط) | |
| عرض ثلاثي | دعم VGA + HDMI + LVDS من ثلاث شاشات عرض متزامن أو غير متزامن | |
| اللوحة الخلفية I / O | الموانئ |
1 * منفذ VGA 1 * هدمي 2 * LAN 2 * USB3.0 1 * LINE_OUT 1 * ميكروفون IN 1 * تيار مستمر |
| شبكة الاتصال | مراقب | 2 * RTL8111EGigabit Ethernet (عندما تكون واجهة الإدخال / الإخراج هي 4 USB ، تكون بطاقة الشبكة واحدة) |
| صوتي | مراقب | Realtek HD ALC662 Audio Decoding (LINE-OUT + MIC_IN + LINE-IN) |
| سوبر I / O | مراقب | NCT6106D |
| جهاز العرض | مؤقت جهاز المراقبة | 0-255 ثانية ، مما يوفر روتين مراقبة |
| واجهات الإدخال / الإخراج | USB |
4 * USB3.0 متوافق مع USB2.0 / 1.1 5 * USB2.0 ، أقصى دعم + 5 فولت / 1.5 |
| منفذ تسلسلي | 5 * RS-232 ، 1 * RS232 / 422/485 اختياريًا ، يدعم RS485 التحكم التلقائي في التدفق | |
| PS / 2 | 1 * واجهة PS / 2 دبوس | |
| GPIO | 8 بت ، توفير إجراءات ، إدخال / إخراج محدد بحرية ، مستوى 3.3V@24mA | |
| مآخذ التوسع | Mini-PCle | 1 * مقبس صغير PCIe ، يدعم PCIe وجهاز USB |
| PCIE_X16 | 1 * PCIE_X16 | |
| تخزين | NGFF | 1 * منفذ NGFF (مفتاح E) |
| ساتا | 2 * منافذ SATAII القياسية ، أقصى معدل نقل 6 جيجابت / ثانية | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket ، دعم بروتوكول SANDISK ، أقصى معدل نقل 6 جيجابايت / ثانية | |
| مزود الطاقة | نوع الطاقة | امدادات الطاقة 12V العاصمة |
| بيئة العمل | درجة حرارة العمل | -20 درجة مئوية ~ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 ℃ ~ + 85 ℃ | |
| رطوبة العملية | 0٪ ~ 90٪ (دون تكاثف) | |
| رطوبة التخزين | 0٪ ~ 90٪ (دون تكاثف) | |
| أبعاد | بحجم | 170 × 170 ملم |
| وزن | 0.5 كجم |
التطبيقات:
مراقبة الإنتاج الصناعي
التصنيع الصناعي
اللوحة الأم آلة نقاط البيع
اللوحة الأم في قائمة الانتظار
آلة بيع اللوحة الرئيسية
لوحة أم كمبيوتر كاشير
اللوحة الأم لبنك ATM
اللوحة الأم كشك
الطب الذكي
محطة ذكاء الأعمال
الذكاء الاصطناعي
انترنت الأشياء
