| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | VEGASHINE / OEM |
| رقم الموديل: | ITX-P6541D-H110 |
| الحد الأدنى لكمية: | وحدة 1 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | من 3 إلى 10 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000 وحدة شهريا |
| وحدة المعالجة المركزية: | منفذ LGA1151 معالج Intel® السادس والسابع i3-i5-i7 / Pentium / Celeron | الرامات " الذاكرة العشوائية في الهواتف والحواسيب ": | ذاكرة داخلية 2G / 4G DDR4 |
|---|---|---|---|
| إيثرنت: | 1 * شبكة جيجابت LAN | عرض: | LVDS + VGA + HDMI ثلاث شاشات عرض متزامن أو غير متزامن |
| كوم: | 5 * RS-232 ، 1 * RS422 / 485 | بحجم: | 170 × 170 ملم |
| قوة: | امدادات الطاقة 12V العاصمة |

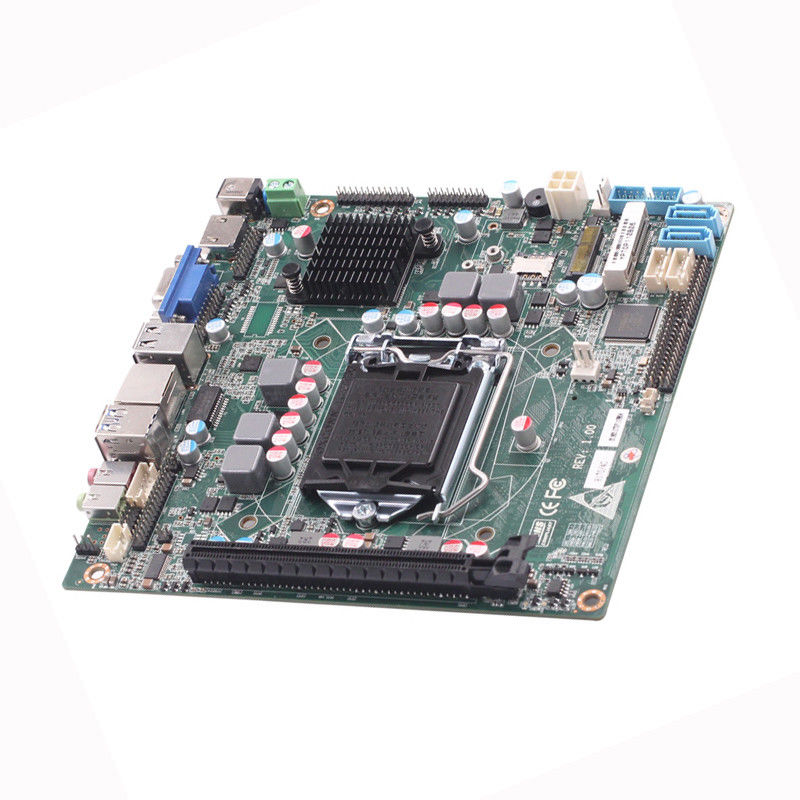

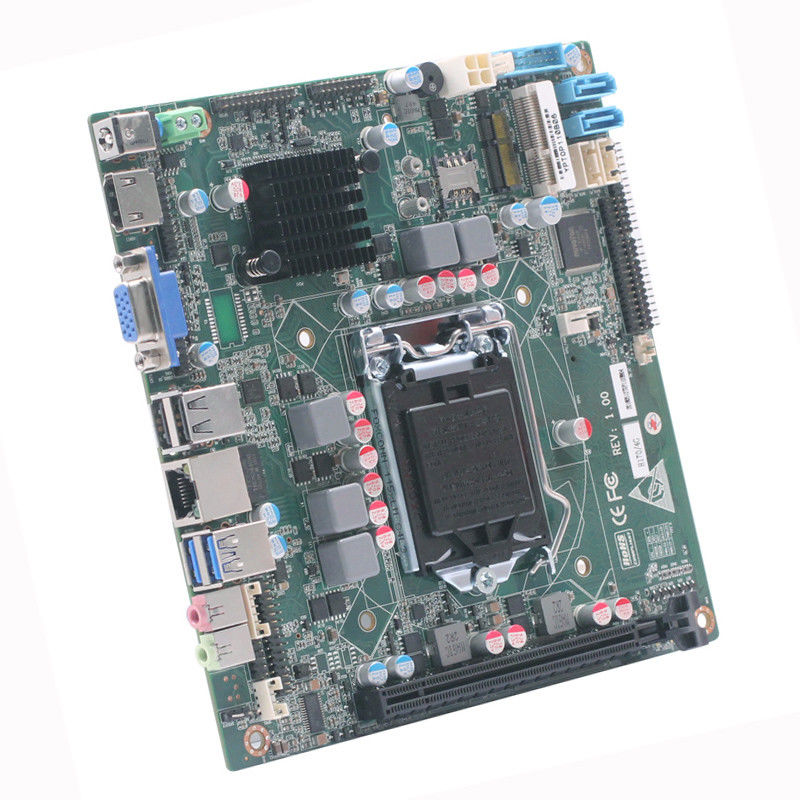

أرخص لوحة أم Intel H110 / H170 / Z170 / Q170 / B250 LGA1151 6th7th i3i5i7 Pentium صناعي mini pc DDR4 ram 1 Lan port 1 * PCIE_X16 1 * NGFF
دلائل الميزات
دعم منفذ LGA1151 معالج Intel® السادس والسابع i3-i5-i7 / Pentium / Celeron
دعم القناة المزدوجة DDR4 2133/2400 ميجا هرتز
ذاكرة داخلية 2G / 4G DDR4
بطاقة رسومات Intel® HD مدمجة
دعم LVDS + VGA ، LVDS + HDMI ، HDMI + VGA عرض متزامن أو غير متزامن
دعم LVDS + VGA + HDMI عرض متزامن أو غير متزامن بثلاث شاشات
5 * RS-232 ، 1 * RS422 / 485
1 * شبكة جيجابت LAN
5 * USB2.0
4 * USB3.0
1 * منفذ NGFF (مفتاح E)
2 * منافذ SATAII القياسية
1 * Mini-PCIe M-SATA Scoket
1 * PCIE_X16
Mini-itx 170 × 170 ملم
امدادات الطاقة 12V العاصمة
تحديد
| المعالج | وحدة المعالجة المركزية | دعم منفذ LGA1151 Intel® 6العاشرو 7العاشروحدة المعالجة المركزية i3-i5-i7 / Pentium / Celeron |
| حزمة وحدة المعالجة المركزية | LGA1151 | |
| شرائح | مجموعة الشرائح H110 / H170 Express | |
| BIOS | EFI BIOS | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب | العمارة الفنية | قناة مزدوجة DDR4 2133/2400 ميجا هرتز |
| ذاكرة | ذاكرة داخلية 2G / 4G DDR4 | |
| قابس كهرباء | يمكن إضافة فتحة 1 * ، أقصى توسيع لذاكرة 16 جيجابايت | |
| فيديو | تحكم الرسم | Intel HD Graphics 610 (بطاقة رسومات G4560) ؛ نوع بطاقة الرسومات مرتبط بوحدة المعالجة المركزية |
| VGA | يدعم VGA دقة قصوى تبلغ 2048 × 1536 | |
| منفذ HDMI | دعم الدقة القصوى (HDMI1.4) 4096 * 2304 يدعم شاشة 4K | |
| مزدوج LVDS و EDP | يدعم إخراج ثنائي القناة 24 بت ، أعلى دقة 1920 × 1200 EDP تدعم أعلى دقة 4096 * 2304 (خيار واحد فقط) | |
| عرض ثلاثي | دعم VGA + HDMI + LVDS من ثلاث شاشات عرض متزامن أو غير متزامن | |
| اللوحة الخلفية I / O | الموانئ |
1 * منفذ VGA 1 * هدمي 2 * LAN 2 * USB3.0 1 * LINE_OUT 1 * ميكروفون IN 1 * تيار مستمر |
| شبكة الاتصال | مراقب | 2 * RTL8111EGigabit Ethernet (عندما تكون واجهة الإدخال / الإخراج هي 4 USB ، تكون بطاقة الشبكة واحدة) |
| صوتي | مراقب | Realtek HD ALC662 Audio Decoding (LINE-OUT + MIC_IN + LINE-IN) |
| سوبر I / O | مراقب | NCT6106D |
| جهاز العرض | مؤقت جهاز المراقبة | 0-255 ثانية ، مما يوفر روتين مراقبة |
| واجهات الإدخال / الإخراج | USB |
4 * USB3.0 متوافق مع USB2.0 / 1.1 5 * USB2.0 ، أقصى دعم + 5 فولت / 1.5 |
| منفذ تسلسلي | 5 * RS-232 ، 1 * RS232 / 422/485 اختياريًا ، يدعم RS485 التحكم التلقائي في التدفق | |
| PS / 2 | 1 * واجهة PS / 2 دبوس | |
| GPIO | 8 بت ، توفير إجراءات ، إدخال / إخراج محدد بحرية ، مستوى 3.3V@24mA | |
| مآخذ التوسع | Mini-PCle | 1 * مقبس صغير PCIe ، يدعم PCIe وجهاز USB |
| PCIE_X16 | 1 * PCIE_X16 | |
| تخزين | NGFF | 1 * منفذ NGFF (مفتاح E) |
| ساتا | 2 * منافذ SATAII القياسية ، أقصى معدل نقل 6 جيجابت / ثانية | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket ، دعم بروتوكول SANDISK ، أقصى معدل نقل 6 جيجابايت / ثانية | |
| مزود الطاقة | نوع الطاقة | امدادات الطاقة 12V العاصمة |
| بيئة العمل | درجة حرارة العمل | -20 درجة مئوية ~ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 ℃ ~ + 85 ℃ | |
| رطوبة العملية | 0٪ ~ 90٪ (دون تكاثف) | |
| رطوبة التخزين | 0٪ ~ 90٪ (دون تكاثف) | |
| أبعاد | بحجم | 170 × 170 ملم |
| وزن | 0.5 كجم |
