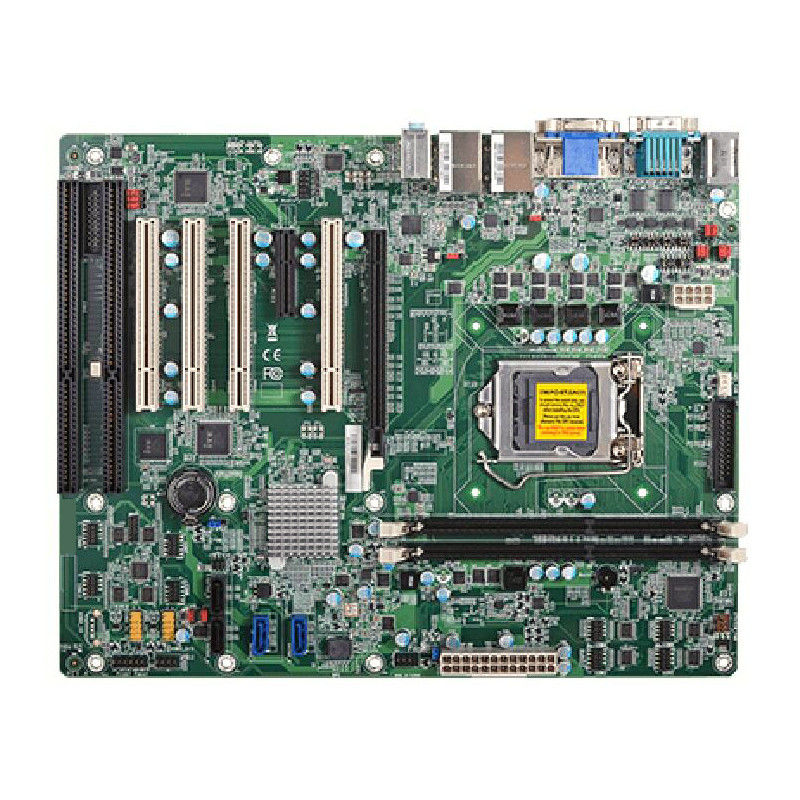

DFI HD620 Intel® H81 اللوحة الأم مع 2 ISA فتحة 10 COM LAN مزدوجة ATX الصناعية اللوحة الرئيسية

رقم النموذج HD620-H81 هو اللوحة الأم Intel® LGA1150 ATX مع 2 * ISA ، 4 * PCI ، 10 * COM ، 10 * USB ، LAN مزدوج ، DFI ATX اللوحة الأم الصناعية / اللوحة الرئيسية لجهاز الكمبيوتر / الخادم ISA

تفاصيل سريعة

- LGA 1150 سوكيت وحدة المعالجة المركزية، دعم الجيل الرابع إنتل^®وحدة المعالجة المركزية

--شيبسيت إنتل^®H81

--دعم 2* DDR3 حتى 16GB

--1* PCIe x16

--1 * PCIe x4 (إشارة x1)

--4 * PCI

--2* ISA

--1 * VGA،

--1 *DVI-D

--2* شبكة شبكة شبكة محلية جيجابيت

--10* COM

-10* USB: 2* USB 3.0، 8 * USB 2.0

--4* ساتا: 2 * ساتا 3.0، 2* SATA 2.0

--1* موازية

-- الأبعاد:عامل الشكل ATX، 305mm (12") x 244mm (9.6)

المواصفات

المعالج

معالجات Intel® CoreTM من الجيل الرابع، علبة LGA 1150
معالج Intel® CoreTM i7-4790S ، ذاكرة التخزين المؤقت 8M ، 4.0 GHz ، 65W
معالج Intel® CoreTM i7-4770S ، ذاكرة التخزين المؤقت 8M ، 3.9 GHz ، 65W
معالج Intel® CoreTM i7-4770TE ، ذاكرة التخزين المؤقت 8M ، 3.3 GHz ، 45W
معالج Intel® CoreTM i5-4590S ، ذاكرة التخزين المؤقت 6M ، 3.7 GHz ، 65W
معالج Intel® CoreTM i5-4590T ، ذاكرة التخزين المؤقت 6M ، 3.0 GHz ، 35W
معالج Intel® CoreTM i5-4570S ، ذاكرة التخزين المؤقت 6M ، 3.6 GHz ، 65W
معالج Intel® CoreTM i5-4570TE ، ذاكرة التخزين المؤقت 4M ، 3.3 GHz ، 35W
معالج Intel® CoreTM i3-4360 ، ذاكرة التخزين المؤقت 4M ، 3.7 GHz ، 54W
معالج Intel® CoreTM i3-4350T ، ذاكرة التخزين المؤقت 4M ، 3.1 GHz ، 35W
معالج Intel® CoreTM i3-4340TE ، ذاكرة التخزين المؤقت 4M ، 2.6 GHz ، 35W
معالج Intel® CoreTM i3-4330 ، ذاكرة التخزين المؤقت 4M ، 3.5 GHz ، 54W
معالج Intel® CoreTM i3-4330TE ، ذاكرة التخزين المؤقت 4M ، 2.4 GHz ، 35W
معالج Intel® Pentium® G3420 ، ذاكرة التخزين المؤقت 3M ، 3.2 GHz ، 53W
معالج Intel® Pentium® G3320TE ، ذاكرة التخزين المؤقت 3M ، 2.3 GHz ، 35W
معالج Intel® Celeron® G1820 ، ذاكرة التخزين المؤقت 2M ، 2.7 GHz ، 53W
معالج Intel® Celeron® G1820TE ، ذاكرة التخزين المؤقت 2M ، 2.2 GHz ، 35W

مجموعة رقائق

مجموعة رقائق Intel® H81

الذاكرة

اثنين من 240 دبوس DIMM حتى 16GB قناة مزدوجة DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

الرسومات

الرسومات عالية الجودة من Intel®

أوبن جي إل 40، DirectX 11.1

1 × DVI-D
1 × VGA
DVI-D / VGA: دقة تصل إلى 1920x1200 @ 60Hz

واجهة التوسيع

1 × PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 × PCI
2 × ISA

الصوت

كودك صوتي ريالتك ALC886

وحدة تحكم الايثرنت

1 × Intel® 82574 PCIe (10/100/1000Mbps)
1 × Intel® I217LM (10/100/1000Mbps)

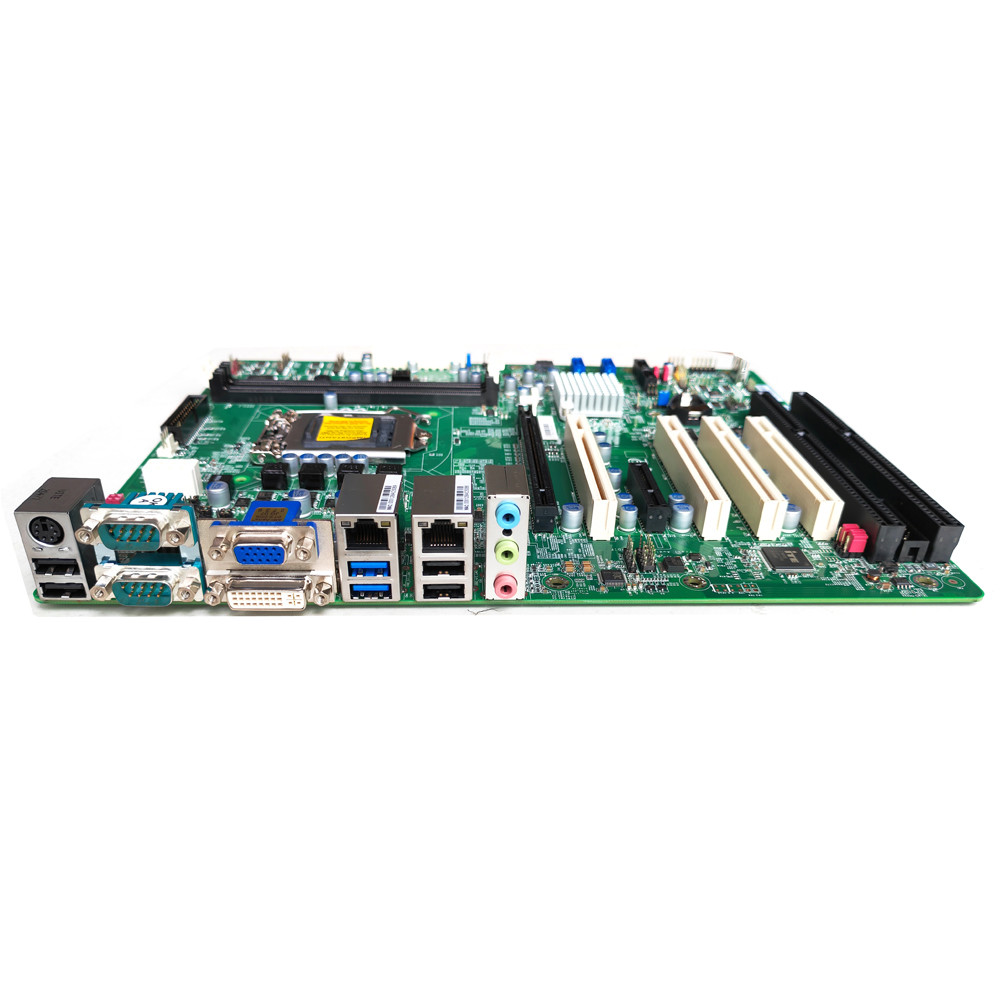

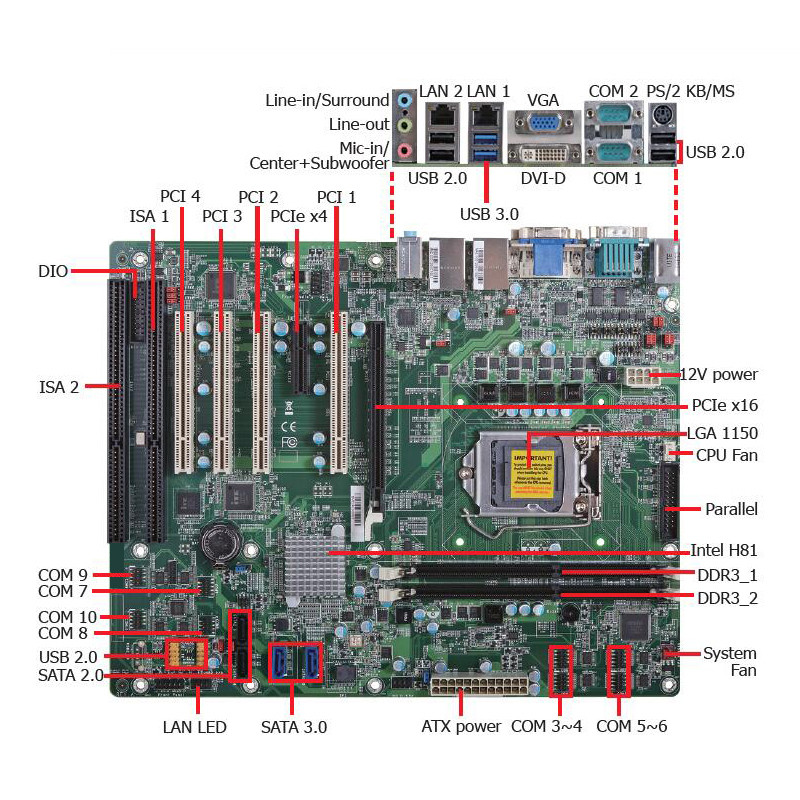

إدخال/إخراج الخلفي

2 × GbE (RJ-45)

2 × RS-232/422/485 (RS-232 w/ قوة) (DB-9)

2 × USB 3.0
4 × USB 2.0

1 × PS/2 (ميني-DIN-6)

1 × VGA
1 × DVI-D

الصوت: 1 × خط الخروج: 1 × الميكروفون: 1 × خط الخروج:

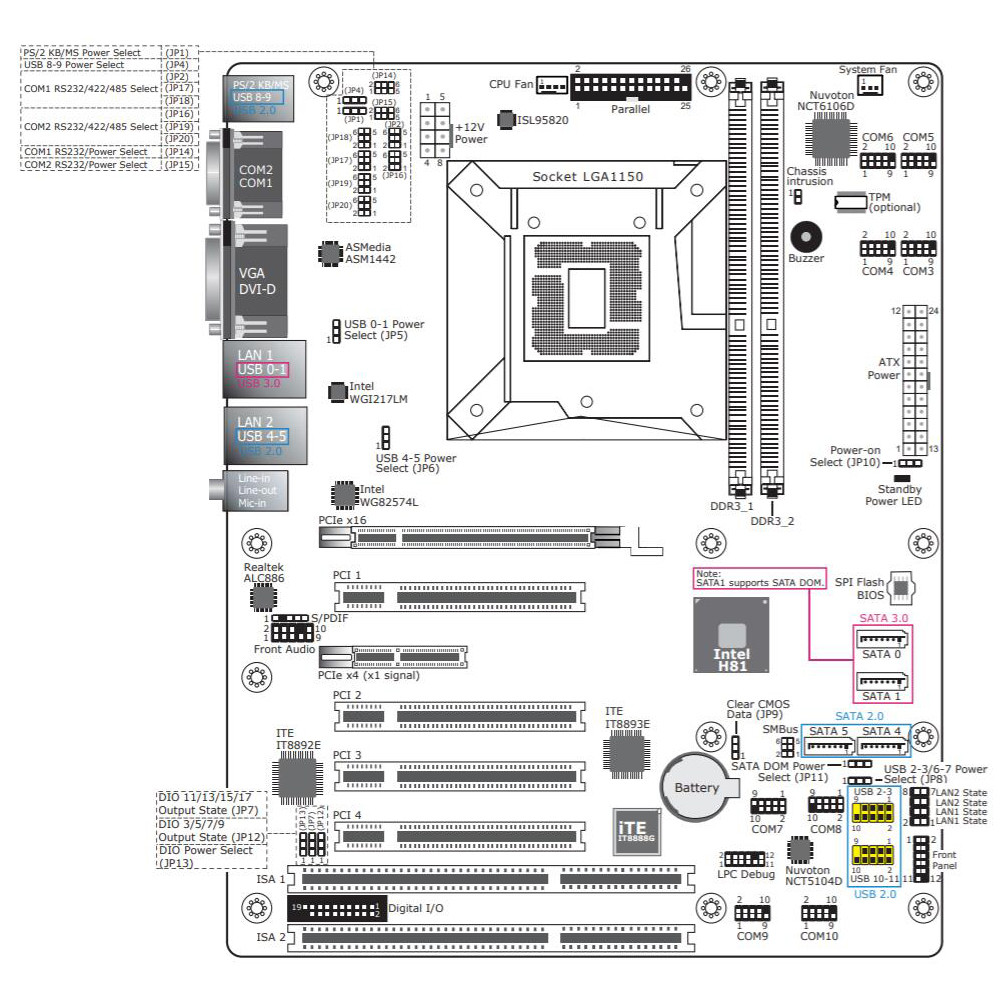

الإدخال والخروج الداخلي

8 × RS-232 (2.0mm pitch)

4 × USB 2.0 أو 1 USB Vertical 2.0*

1 × الصوت (الخط الخارجي / الميكروفون)
1 × S/PDIF

2 × SATA 3.0 (حتى 6Gb / s)
2 × SATA 2.0 (حتى 3Gb / s)

1 x 8-بيت DIO

جهاز توقيت الكلب الحارس

الخروج والفترة الفاصلة:إعادة ضبط النظام ، قابلة للبرمجة عبر البرنامج من 1 إلى 255 ثانية

TPM متاحة عند الطلب

القوة

طاقة ATX

طاقة ATX 8 نقاط 12 فولت
طاقة ATX ذات 24 دبوس

الاستهلاك

العاطل: i7-4770S 65W: 12V @ 1.1922A (14.3064W) ، 5V @ 0.8850A (4.425W) ، 3.3V @ 0.8183A (2.70039W)
الحد الأقصى: i7-4770S 65W: 12V @ 4.2839A (51.4068W) ، 5V @ 1.4762A (7.381W) ، 3.3V @ 0.9035A (2.98155W)

بطارية RTC: CR2032 Coin Cell

دعم نظام التشغيل

ويندوز إكس بي بروفيشنال x86 و SP3 (32 بت) (وظيفة محدودة)
نظام التشغيل Windows 7 Ultimate x86 و SP1 (32 بت)
نظام التشغيل Windows 7 Ultimate x64 و SP1 (64 بت)
ويندوز 8 Enterprise x86 (32 بت)
ويندوز 8 Enterprise x64 (64-بيت)


البيئة

الحرارة

العمل: 0 إلى 60 درجة مئوية
تخزين: -20 إلى 85 درجة مئوية

الرطوبة

التشغيل: 5 إلى 90٪ RH
تخزين: 5 إلى 90٪ RH

MTBF

435،517 ساعة @ 25°C ؛ 253,313 ساعة @ 45°C
نموذج الحساب: تيلكورديا الإصدار 2، الأسلوب 1 الحالة 3
البيئة: GB، GC ️ التربة الحميدة، الخاضعة للسيطرة

الأبعاد

عامل شكل ATX 305mm (12") x 244mm (9.6)

الطول

PCB: 1.6 مليمتر
الجانب العلوي: 38.5 ملم
الجانب السفلي: 4.4 ملم
